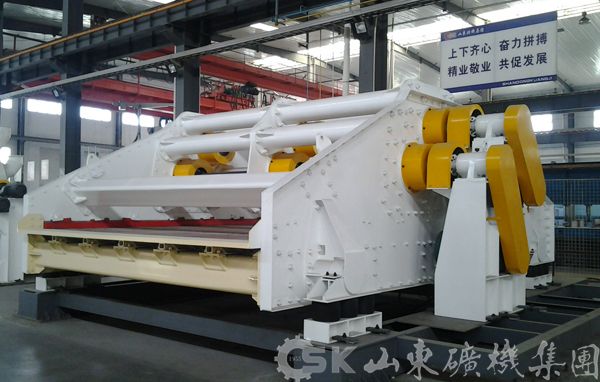

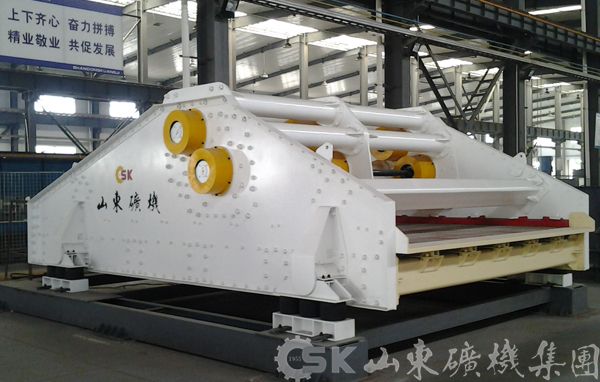

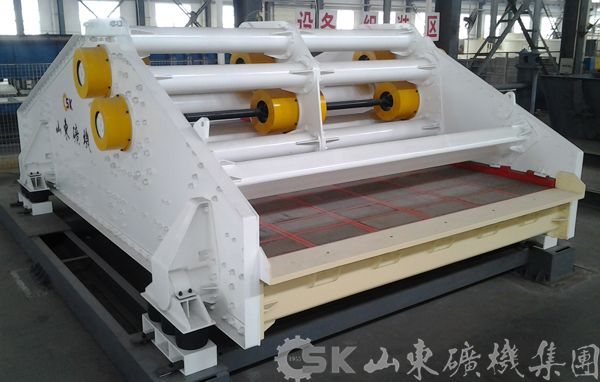

CWS系列超静定网梁激振筛

CWS系列超静定网梁激振筛
  • CWS系列超静定网梁激振筛
  • CWS系列超静定网梁激振筛
  • CWS系列超静定网梁激振筛
  • CWS系列超静定网梁激振筛

详细信息

简介
CWS系列振动筛采用全筛型超静定结构组合,超静定网梁激振结构(块结构凹型超静定组合承重梁结构,Y型超静定组合加强梁结构),是国际首创。该系列振动筛通过多组激振器的组合,把大型振动筛的大激振器化大为小。网梁包容体构成了大截面几何体的激振元,大大提高了筛体的稳定性和整体刚度。整体各项性能具有国际先进水平,是替代进口振动筛的理想产品。适用于选煤厂的分级、脱水、脱介、脱泥等各种作业。



技术特点
1、采用国际首创的超静定网梁结构,利用超静定板与网梁系构成一个很大的封闭的大刚度包容体,大大提高振动筛的平稳性、可靠性。
2、运用超静定网梁结构,大激振元的功能被串联小激振元代替,构成网梁式激振体,不需要工字钢或矩形钢作为主梁激振器的支撑,激振器的支撑体积减小,振动筛参振重量减轻、回转体运动精度提高。
3、筛体承重梁采用块结构凹型超静定组合承重梁结构构成了一个平台,超静定梁系。该结构梁系除自身刚度很大外,也是筛体结构刚度得到了很大的增强。
4、加强梁采用国际首创的Y型超静定组合梁,每组Y型超静定加强梁通过若干高强度铰制螺栓与筛箱连接成一体,构成一个封闭的大刚度包容体结构筛体。整个筛体结构组件的可靠性高,整体刚性大,整机综合机械性强。
5、主要焊接结构件均采用去应力处理,全部构件表面进行喷丸处理。
6、所有关键部件采用国际最先进的软件进行分析处理。
7、由于采用了超静定网梁结构,筛框整体寿命长。
8、轴承与轴承座和轴采用特殊配合,轴承寿命成倍提高,噪音低。
9、采用自同步技术,激振器为块偏心单元结构,增减配重块可以改变激振力的大小。
10、产品结构、参数、可靠性及工艺指标具有国际先进水平。

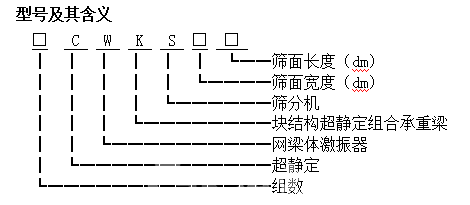

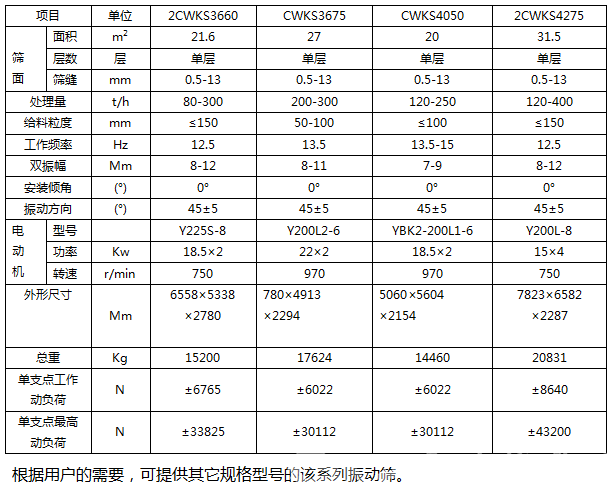

型号及参数
